LED照明搭載
- POINT 1:
- 照明なしタイプに加え、用途に応じて選べる3種類の照明付きモデル
- POINT 2:
- 照明付きで最小1.05mm×0.75mmの超小型ヘッドを実現
- POINT 3:
- 16万画素（30fps）、ヘッドケーブル長（2m）
Ultra-Compact Industrial Endoscope 超小型工業用内視鏡
超小型ヘッドにて16万画素を実現。
従来の検査装置ではアクセスできなかった領域の画像検査を実現します。
LED照明付きモデルでも最小1.05mm×0.75mmという極小ヘッドを実現し、M2ネジ穴など既存の内視鏡ではアクセスが難しかった小径穴の内部検査を可能にします。USB接続でWindows PCに繋ぐだけで映像を取得でき、専用ソフトウェアも不要。加工品の品質検査・不良解析・装置への組込みまで幅広くご活用いただけます。
選ばれる理由Features
先端CMOSセンサーで高画質
先端にCMOSセンサーを搭載し、16万画素（400×400）の鮮明な画像を直接撮像。光ファイバー伝送の軟性鏡・硬性鏡より高精細で、画角90°〜120°でネジ穴の底面・側面まで確認できます。
1mm角クラスの超小型ヘッド
照明付きで最小1.05mm×0.75mm、照明なしで1.05mm角。φ1.3mm以上の穴に挿入でき、従来届かなかった小径穴の内部を直接目視できます。
柔軟なケーブルで狭所へアクセス
ケーブル長2m。電線構成で非常に柔軟に取り回せ、硬性鏡・軟性鏡では難しい曲がりくねった経路や複雑な形状の内部にも対応します。
USB接続ですぐに使える
UVC1.1準拠で専用ソフトは不要。USBでWindows PCに繋ぐだけで検査を開始でき、「まず試したい」にも好適です。
用途例Use Cases
加工品・ネジ穴の内部検査
M2〜M5クラスの小径穴でも、内部の加工状態や異物の有無を目視で確認。広い画角で底面だけでなく側面まで確認でき、品質検査の精度向上に貢献します。
不良解析・モニタリング
分解しなければ確認できなかった箇所も非破壊で観察。USB接続でPCに映像を出力でき、装置内部のリアルタイム監視やモニタリングシステムへの組込みも容易です。
装置への組込み
超小型ヘッドと柔軟なケーブルにより、検査装置・製造装置への組込み用カメラとしても活用可能。お客様の装置仕様に合わせたカスタマイズ（ケーブル長変更・特殊な取付方法等）にも対応します。
製品仕様spec
| 仕様項目 | PxCam_EU2R02C-M3 | PxCam_EU2R02C-S120 | PxCam_EU2R02C-A90 | PxCam_EU2R02C-A120 | PxCam_EU2R02C （照明なし） |
|---|---|---|---|---|---|
| サイズ |
1.05mm x 0.75mm x 4mm |
1.25mm x 1.25mm x 4mm |
1.8mm x 1.8mm x 6.25mm |
1.05mm x 1.05mm x 2.27mm |
|
| 対応穴径 | φ1.3mm以上 | φ1.8mm以上 | φ2.5mm以上 | φ1.5mm以上 | |
| センサ | OH0TA10 | OV6946 | OVM6946 | ||
| 画素数 | 400 x 400 | ||||
| ピクセルピッチ | 1.008um | 1.75um | |||
| 画角（対角） | 120° | 90° | 120° | ||
| F No | 2.8 | 4.0 | 5.0 | ||
| 焦点距離 | 0.175mm | 0.505mm | 0.418mm | ||
| インターフェース | USB2(UVC1.1) | ||||

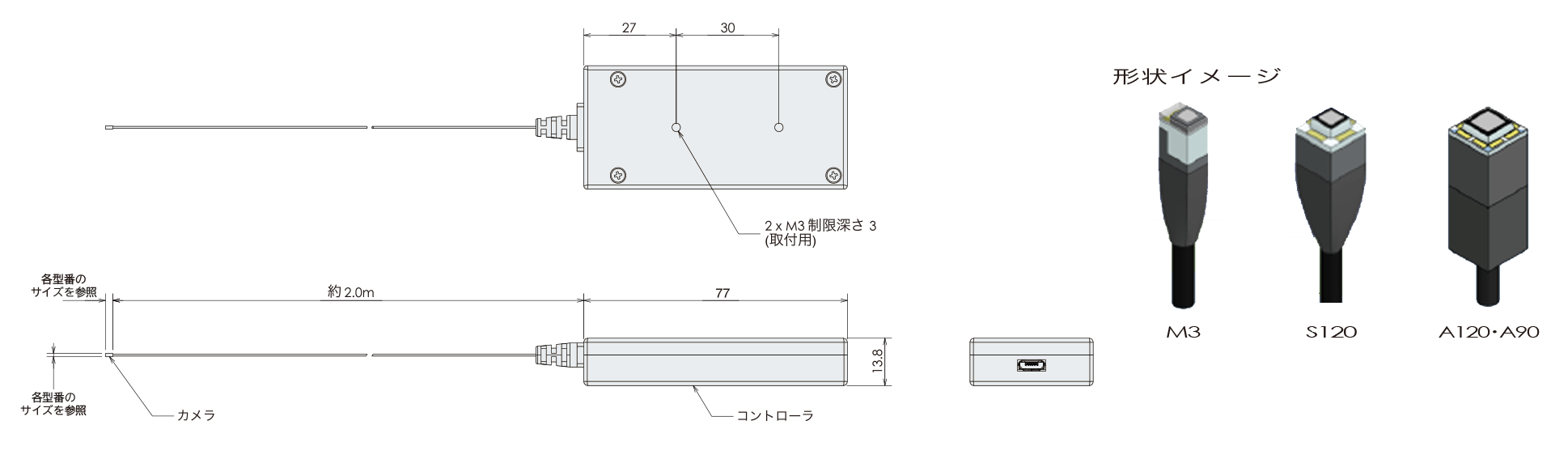

| LED照明 |
LED照明あり（1辺） ※形状イメージ「M3」を参照 |
LED照明あり（4辺） ※形状イメージ「S120」を参照 |
LED照明あり（4辺） ※形状イメージ「A120・A90」を参照 |
LED照明なし | |
画像処理内容
- デモザイク
- ガンマ補正
- 色補正
- ホワイトバランス
- コントラスト
- ブライトネス
- ノイズフィルタ
- クロックフェーズ制御
- シャープネス
- AE、one push AWB
