シミュレーション

SI・PI・EMI・電磁界解析

設計の品質を“見える化”
開発期間とコストの最適化を支援

インピーダンス、伝送特性、クロストーク、EMIノイズなどの課題を、設計初期の段階でシミュレーションにより可視化・解析します。製造後の不具合や性能劣化のリスクを未然に防ぎ、手戻りのない高精度な設計で、開発期間の短縮とコスト削減、量産時の安定性と製品の信頼性までを支えます。

4 つの解析へ

SI・PI・EMI・電磁界
4種類
SI 解析の実績
16GT/s
メモリの解析実績
8社
FPGA・SoC・MCU など
9社

SI解析

設計初期段階から伝送線路の解析を行い、信号品質を保つための最適な部品配置・配線を実施。実機検証時に発生するムダな費用と時間を削減し、設計の後戻りをなくして開発期間短縮・コスト削減をサポートします。

PCI-Express Gen4
16GT/s
12G-SDI(映像の伝送)
11.88Gbps
アイパターン:信号を 1 ビット分ずつ重ねて描いた図。中央の「目」が大きく開き、マスク(六角形)に波形がかからなければ、余裕をもって受信できます(図はイメージ)。

対応実績

伝送速度
  • DDR2 333MHz
  • DDR3 800MHz
  • LPDDR4 最大2133MHz / 4266Mb/s
  • PCI-Express Gen4 16GT/s
  • 12G-SDI 11.88Gbps
  • 他多数
メモリ規格
  • DDR2
  • LPDDR2
  • DDR3
  • LPDDR3
  • DDR4
  • LPDDR4
メモリメーカー
  • Micron
  • Cypress
  • SK hynix(旧Hynix)
  • ISSI
  • Samsung
  • Etron
  • Nanya
  • ProMOS

対応デバイス(FPGA / SoC / MCU / MPU / DSP)

Altera(Intel)FPGA / SoC
  • MAX 10
  • Cyclone 3/4/5/10GX
  • Arria II / V / 10
  • Stratix III / IV
AMD(旧Xilinx)FPGA / SoC
  • Spartan 3/6/7
  • Artix 7 / UltraScale+
  • Kintex 7 / UltraScale
  • Virtex 4/5/6/7
  • Zynq 7000 / UltraScale+ RFSoC
NXPMCU / SoC
  • i.MX6
  • i.MX7
  • i.MX8
  • LPC4337
  • LS1043AXE8QQB
QualcommSoC
  • Snapdragon 410E
  • Snapdragon 210
  • Snapdragon 410
RenesasMPU / MCU
  • RZ/V2L
  • RZ/V2H
Texas InstrumentsDSP / MCU / SoC
  • DaVinci(TMS320DM / DM6437)
  • Sitara(AM64x / AM62x)
STMicroelectronicsMCU
  • STM32Fx
  • STM32Lx
  • STM32Hx
その他メーカー
  • Wolfson Microelectronics
  • Efinix

PI解析

電源品質解析では、インプットインピーダンス特性やIRドロップを評価し、ICへの安定した電源供給を確保します。

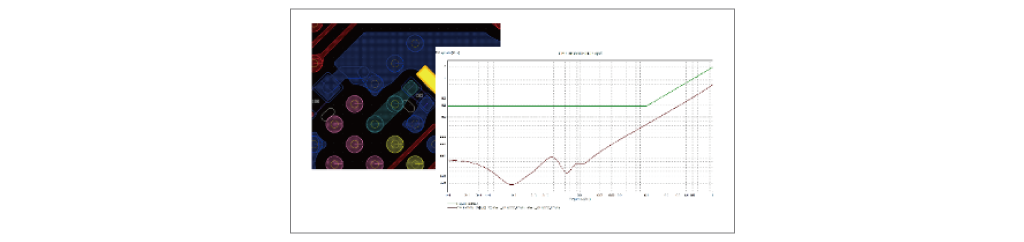

電源の銅箔のレイアウトと、周波数ごとのインピーダンスのグラフが重なった解析画面
インプットインピーダンス解析の画面の例

インプットインピーダンス解析

周波数特性を評価し、電源形状の見直しやコンデンサ追加でターゲットインピーダンス以下に抑え、ノイズ耐性を向上させます。

必要な資料
  • 解析ICのターゲットインピーダンス値
  • ICの電圧・消費電流(mA)
  • 層構成
  • 各コンデンサのSパラメータ 社内保有

IRドロップ解析

電流経路の電圧降下を定量的に評価し、ICの動作電圧を確保。電源形状やVIA個数を調整して対策し、電圧降下による不具合を防止します。

必要な資料
  • 解析電源の電流値・電圧値
  • 層構成
  • 電圧降下の許容範囲

EMI解析

EMI解析により不要電磁波放射(放射ノイズ・輻射)の原因を特定・抑制し、試作後の対策時間・コストを大幅に削減します。プレーン共振解析では電源プレーンの共振周波数を特定し、ノイズやEMIの原因となる共振現象を抑制。解析結果をもとに電源形状の見直しやコンデンサ追加で対策します。

2層基板は対応できません

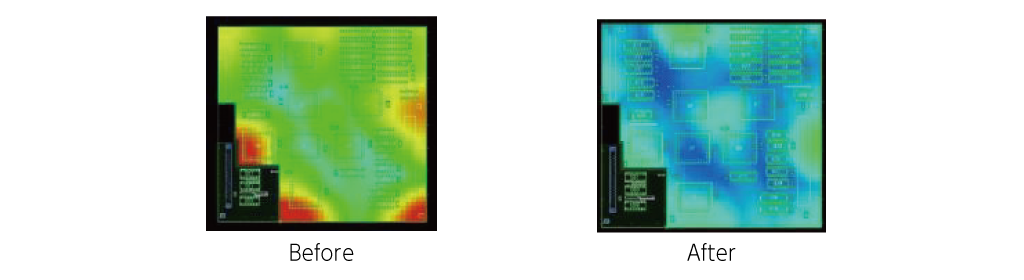

対策前の解析画面。基板の角と左下に、強い分布が赤く広がっている
対策前
対策後の解析画面。強い分布が消え、全体が青く落ち着いている
対策後
EMI解析の画面の例(対策前・対策後)
必要な資料
  • 層構成表
  • 信号周波数

電磁界解析

高速差動信号などの伝送品質を、協力会社と連携して精密に解析・改善します。

協力会社と連携

TDR:信号の通り道のインピーダンスを、時間(=場所)ごとに見る図。パッドやVIAで下がった所、コネクタで上がった所を目標の範囲に整えます(図はイメージ)。

TDR解析(Time Domain Reflectometry)

パッドやVIAのインピーダンスを解析・調整。配線幅に対しパッド幅が大きく異なる場合は、パッド直下のGNDを抜く・VIA周囲の銅箔との距離を調整するなどでインピーダンスの不連続をなくし整合させます。

必要な資料
  • 層構成
  • 信号速度
  • 配線層の指定
  • VIA径
  • 部品のランド形状 等

リターンロス解析(S11・S21 ほか)

S11(反射特性)・S21(透過特性)を評価し、信号がどの程度反射・透過するかをグラフ化。問題があれば配線インピーダンスやパッドの抜き等を再調整して改善します(差動信号は SDD11・SDD21 で評価)。

必要な資料
  • コネクタSパラメータ
  • リターンロスの閾値
  • 層構成

対応実績

伝送速度
  • CML 6Gbps
  • PCI-Express Gen4 16GT/s
  • CoaXPress 6.25Gbps
  • ほか

保有設備

HyperLynx(LineSim・BoardSim)・DEMITASNX などの解析ツールと、設計CADの一覧をご覧いただけます。

よくある質問

どのような種類のシミュレーション解析に対応していますか?
SI解析(Signal Integrity)・EMI解析(Electro Magnetic Interference)・PI解析(Power Integrity)に加え、協力会社連携による電磁界解析(TDR解析・リターンロス解析)にも対応しています。信号品質・不要電磁波放射・電源品質・伝送特性の課題を設計初期段階で可視化・解析し、試作後の手戻りリスクを低減します。
シミュレーション解析を依頼するメリットはなんですか?
設計初期段階でインピーダンス・伝送特性・クロストーク・EMIノイズなどの問題を事前に検出できるため、製造後の不具合や性能劣化リスクを未然に防ぎ、手戻りのない高精度な設計と開発期間・コストの最適化を実現できます。
SI解析(信号解析)ではどのようなインターフェース・デバイスに対応した実績がありますか?
DDR2・DDR3・DDR4やLPDDR2・LPDDR3・LPDDR4などのメモリバス、PCI-Express Gen4・12G-SDIなどの高速インターフェースに加え、Altera(Intel)・AMD(旧Xilinx)・NXP・Qualcomm・Renesas・Texas Instruments・STMicroelectronicsなどのFPGA・SoC・MCUを対象とした解析実績があります。詳細はお問い合わせにてご確認ください。
基板設計とシミュレーション解析を一括して依頼できますか?
はい。プリント基板設計とシミュレーション解析を同一拠点で一貫して対応しています。設計と解析を連携させることで、設計品質の向上と試作での手戻り削減を実現しています。
シミュレーション解析の見積もりはどのように依頼すればよいですか?
ウェブサイトのお問い合わせフォームまたはお見積フォームよりご連絡ください。解析対象の回路・基板仕様などをお知らせいただければ、担当者より詳細をヒアリングのうえご提案いたします。
